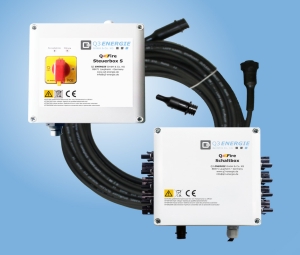

Rozłącznik bezpieczeństwa do paneli QF-PV - RMS Polska

Rozłącznik bezpieczeństwa do paneli QF-PV - RMS Polska

Okres gwarancji: 12 miesięcy

tel. +48 17 745 25 84



Charakterystyczne cechy produktu:

• Bezpieczne rozłączenie modułów fotowoltaicznych w sytuacjach awaryjnych lub w razie wystąpienia pożaru budynku.
• Zanik napięcia w sieci AC spowoduje rozłączenie obwodów PV.
• Automatyczne ponowne załączanie po powrocie napięcia w sieci.
• Możliwość włączenia i wyłączenia jednostki sterującej QF-PV przy pomocy stacyjki i kluczyka.
• Rozłączanie bezłukowe dzięki nowoczesnej technologii przełączania.
• Kompletny zestaw, możliwość rozbudowy modułowej, a także łatwy montaż Plug & Play.

Wyłączenie wyzwalane brakiem napięcia sieciowego AC ma wiele zalet. W awaryjnej sytuacji dostęp do wyłącznika bezpieczeństwa może być tymczasowo ograniczony. Dodatkowo w przypadku pożaru łatwo zapomnieć o modułach fotowoltaicznych zamontowanych na dachu. Wyłącznik QF-PV umożliwia rozłączenie obwodów na łańcuchach PV na dachu. Jeśli sieć AC zostanie ponownie uruchomiona, system automatycznie powróci do pracy i załączy obwody PV. Dzięki zastosowaniu QF-PV wszystkie przewody od modułów fotowoltaicznych, od skrzynki rozdzielczej po dach, są galwanicznie odseparowane. Wszystkie przewody DC w budynku pozostają bez napięcia. Rozłączenie kontrolowane jest przez jednostkę sterującą, którą można zamontować w pobliżu falownika lub w miejscu gdzie jest dostęp do sieci AC.

Podstawowe parametry i funkcje wyłącznika QF-PV:

	4 łańcuchy PV	8 łańcuchów PV	12 łańcuchów PV
Liczba łańcuchów PV:	1 - 4	5 - 8	9 - 12
Rozszerzenie liczby łańcuchów:	maks. 12	z 1 zest. rozsz.	z 2 zest. rozsz.
Klasa ochrony:	IP65
Montaż:	Nie zalecany montażu na zewnątrz (gdzie urządzenie może być pod wpływem warunków pogodowych).
Maks. napięcie łańcucha PV:	1.000 VDC
Maks. prąd łańcucha PV (Isc)	10A
Temperatura otoczenia:	-15 do +60°C
Straty mocy na 1 łańcuch PV:	2 W
Straty mocy jednostki sterującej:	0,1 W
Straty mocy QF-PV przy maks. konfiguracji:	8,1 W	16,1 W	24,1 W
Złącze AC Wieland:	maks. 3x4mm2	-	-
Próg napięcia AC załączenia/wyłączenia:	>85 /<85 VAC
Złącze DC (nie załączone w zestawie):	Amphenol H4
Przewód sterujący w zestawie:	15m; 1szt.
Maksymalna długość przewodów:	75 metrów	60 metrów	45 metrów
Normy:	CE, DIN EN60947-3:2010-02

Zastrzegamy sobie prawo do zmian bez wcześniejszego powiadamiania. Umieszczone zdjęcia mają charakter wyłącznie orientacyjny. W rzeczywistości produkt może nieznacznie różnić się od wersji pokazanej na zdjęciach.
