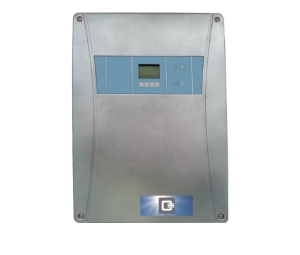

Inwerter trójfazowy do systemów sieciowych QX3-18000-18kVA - RMS Polska
Inwerter trójfazowy do systemów sieciowych QX3-18000-18kVA - RMS Polska
Okres gwarancji: 6 lat
tel. +48 17 745 25 84
Charakterystyczne cechy produktu:
- Profesjonalny, trójfazowy inwerter fotowoltaiczny.
- Zarządzanie energią w układach sieciowych z możliwością odsprzedaży nadmiaru wyprodukowanej energii do sieci publicznej.
- Technologia MPPT - 3 trackery.
- Bardzo dobra jakość wykonania - 6 lat gwarancji.
- Wysoka sprawność inwertera przekraczająca 97%.
- Krótki czas montażu dzięki podłączeniu typu Plug&Play bez otwierania pokrywy obudowy.
- Zintegrowany rejestrator danych i serwer internetowy do kontroli urządzenia w trybie online.
- Zintegrowany odłącznik DC wg EN 60947-3.
- Stabilna produkcja energii.
- Stopień ochrony IP54.
Zadaniem sieciowego inwertera fotowoltaicznego jest przetwarzanie prądu stałego dostarczonego przez panele fotowoltaiczne na prąd zmienny. Inwerter sieciowy posiada możliwość odsprzedaży nadwyżki w produkcji energii do operatora poprzez licznik dwukierunkowy. Urządzenie posiada dwa, względnie trzy (zależnie od wybranego modelu) niezależne wejścia, któremu przyporządkowany jest własny tracker MPP (ang. Maximum Power Point). Dzięki temu jeden inwerter może pracować z różnymi generatorami częściowymi oraz w różnych konfiguracjach (długość podsystemu, ustawienie, kąt nachylenia). Możliwa jest efektywna realizacja projektu z częściowym zacienieniem.
Linki do stron powiązanych z tym produktem:
Inwertery fotowoltaiczne off-grid na www.rms.com.pl
Świadectwo zgodności
Instrukcja obsługi oraz montażu
Korzyści z montażu fotowoltaicznego systemu sieciowego z inwerterem serii QX3:
- Znaczne oszczędności dzięki zmniejszeniu rachunków za energię elektryczną.
- Możliwość odsprzedaży nadmiaru wyprodukowanej energii do sieci publicznej.
- Wysoka jakość komponentów systemu.
- Elastyczność.
- Gwarancja zasilania odbiorników w przypadku małego nasłonecznienia (dzięki podłączeniu do sieci AC).
- W razie potrzeby automatyczne przechodzenie na zasilanie z sieci.
- Szeroki wybór modeli o różnych mocach.
- Bardzo wysoka sprawność dzięki zastosowaniu technologii MPPT.
- System nie wymaga szczególnych czynności obsługowych.
- Szybka instalacja.
- Urządzenie renomowanej niemieckiej firmy Q3 Energieelektronik GmbH & Co. KG
- Długi okres gwarancji: 6 lat.
Technologia MPPT
Sterownik MPPT posiada bardzo zaawansowany algorytm do śledzenia maksymalnego punktu mocy (z j.angielskiego: Maximum Power Point Tracking). Panele fotowoltaiczne nie posiadają określonego, pojedynczego punktu mocy maksymalnej. Natężenie promieniowania oraz temperatura są czynnikami wpływającymi na ciągłe zmiany maksymalnego punktu mocy (zmianie ulega kształt charakterystyki mocy w funkcji napięcia). Najważniejszą rolą dla sterownika MPPT jest ciągłe "namierzanie" tego punktu oraz możliwie jak najszybsze dopasowanie parametrów do jego nowej wartości.
Podstawowe parametry i funkcje inwertera QX3-18000-18kVA:
DANE WEJŚCIOWE:
- Zalecana maksymalna moc DC: 20000 W
- Maksymalne napięcie wejściowe DC: 1000 V
- Minimalne napięcie DC / napięcie początkowe: 250 V / 280 V
- Minimalne napięcie DC * Wejście C: 120V
- Zakres napięcia MPP: 400-800 V
- Napięcie sieciowe DC: 690 V
- Maksymalny prąd DC/wejście**: 18 A
- Maksymalny prąd zwarciowy / wejście (ISCmax): 20 A
- Wprowadzanie energii od: 30 W
- Liczba trackerów MPP: 3
- Ilość stringów na tacker MPP: 2
- Złącze DC: SUNCLIX
- Kategoria przepięć DC: III
DANE WYJŚCIOWE:
- Moc znamionowa AC (230 V / 50 Hz, cos(φ)=1: 17000 W
- Maksymalna wyjściowa moc pozorna: 17000 VA
- Przyłącze sieciowe AC: 3 / N / PE
- Napięcie sieciowe DC: 3 x 400V / 3 x 230 V +/- 20%
- Współczynnik przesunięcia cos (φ): 0,9 indeks … 1 … 0,9 kap.
- Częstotliwość znamionowa / zakres częstotliwości: 50 Hz / 47,5 Hz - 51,5 Hz
- Maks. prąd wyjściowy: 3 x 25 A
- Maksymalny prąd zwarciowy: 3 x 25 A
- Maksymalne dopuszczalne zabezpieczenie: Wyłącznik ochronny 32 A, charakterystyka B
- Współczynnik zawartości harmonicznych przy cos(φ) = 1: < 3%
- Zużycie własne (czuwanie): 2W
- Kategoria przepięć AC: III
- Maks. sprawność: 98%
- Sprawność europejska: 97,5%
URZĄDZENIA BEZPIECZEŃSTWA I OCHRONNE:
- Koncepcja urządzenia: beztransformatorowe
- Klasa ochrony: I
- Kontrola zwarć doziemnych: Zintegrowany
- Kontrola różnicowo-prądowa: zintegrowana, działająca na wszystkie prądy
- Reakcja na przeciążenie: przesunięcie punktu pracy
- Reakcja na wysoką temperaturę: przesunięcie punktu pracy
- Miejsce odłączenia DC: Zintegrowany
- Ochrona wejścia przed przepięciem: zintegrowana, typ 3 wg EN61643-11
- Ochrona wyjścia przed przepięciem: zintegrowana, typ 3 wg EN61643-11
- Punkt samoczynnego wyłączania: Według VDE 0126-1-1
- Klasa ochrony:IP 54/elektronika IP 65
- System chłodzenia: Wentylatory z regulacją obrotów i kontrolą
- Temperatura otoczenia: -20°C do +60°C
- Maks. temperatura zewn. przy obciąż. znamion.: 40°C
- Klasy środowiskowe: 4K4H według IEC 721-3-4 ***
- Maks. wysokość miejsca eksploatacji nad poziomem morza: 2000 m
- Poziom ciśnienia akustycznego: ≤ 50 dB(A)
NORMY I CERTYFIKATY:
- Emitowanie zakłóceń EMC: EN 61000-6-3: 2007
- Odporność na EMC: EN 61000-6-2: 2005
- Urządzenia bezpieczeństwa: EN 62109-1, -2
- Certyfikaty, aprobaty: VDE-AR-N 4105, EN 50438, AS 4777, AS 3100
INFORMACJE OGÓLNE:

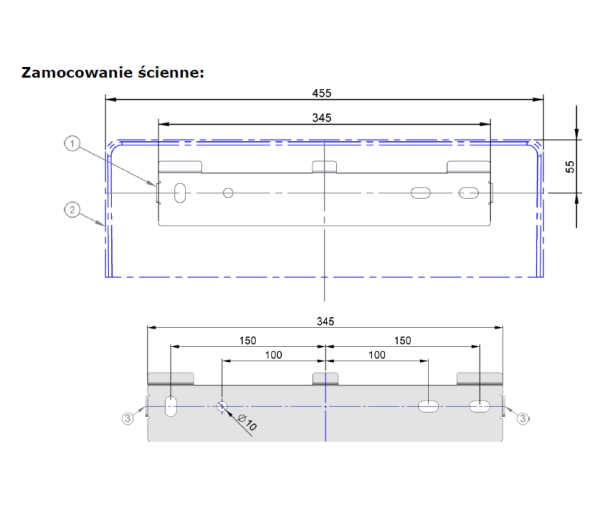

- Wymiary (szerokość x wysokość x głębokość) oraz masa: 455 x 612 x 213 mm; 45 kg
- Wyświetlacz: Graficzny
- Interfejsy komunikacyjne: RS 485, USB, Ethernet, S0 wg DIN EN 62053-31 klasa B
- Prezentacja wyniku pomiaru: 24 godz.: Wartości 5-minutowe; 30 dni Wartości godzinne; 20 lat Wartości dzienne
- Przekaźnik sygnalizacji/sterowania: Bezpotencjałowy normalnie otwarty 230 V / 2 A
*) Wartość ta jest ważna, o ile wejście przekroczyło napięcie startowe.
**) Przekroczenie tej wartości jest dopuszczalne, o ile nie zostanie przekroczony wyznaczony maksymalny prąd zwarcia.
***) Urządzenie może pracować na zewnątrz. Nie może jednak być narażone na bezpośrednie nasłonecznienie i opady (deszczu, śniegu, gradu). Zabezpieczenie jest po stronie inwestora.
